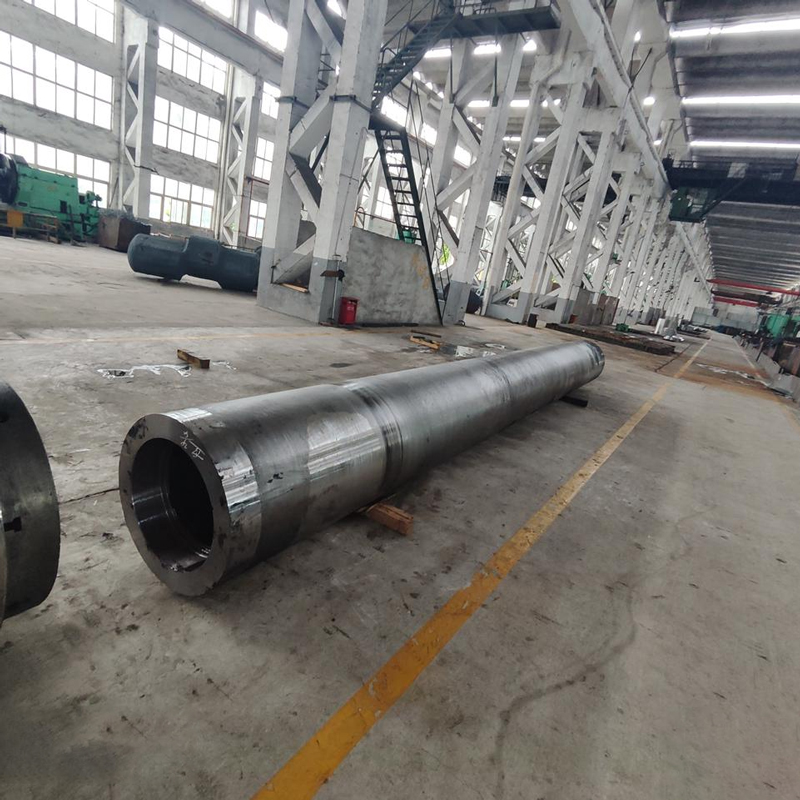

Корпус валка для бумагоделательного оборудования
Данное изделие представляет собой корпус верхнего валка для бумагоделательного оборудования, изготовленную из стали марки 9Cr2Mo.
Описание
маркер
Описание продукта
Данное изделие представляет собой корпус верхнего валка для бумагоделательного оборудования, изготовленную из стали марки 9Cr2Mo. Сталь 9Cr2Mo относится к легированным инструментальным сталям, обладает высокой твердостью и износостойкостью, что позволяет ей длительное время выдерживать трение между бумагой и поверхностью валка в процессе производства бумаги, обеспечивая сохранение плоскостности и чистоты поверхности валка. Одновременно с этим, она обладает хорошей прочностью и вязкостью, способна выдерживать нагрузки, такие как натяжение бумажного полотна и давление прессования, не подвержена деформации или разрушению, что гарантирует непрерывное и стабильное ведение бумажного производства, повышает качество бумаги и производственную эффективность, являясь одним из ключевых компонентов бумагоделательного оборудования.
Другие области применения
Сталь 9Cr2Mo, относящаяся к легированным инструментальным сталям, обладает такими характеристиками, как высокая твердость, хорошая износостойкость и теплостойкость. Помимо бумагоделательного оборудования, трубные изделия из этой стали имеют следующие области применения:
● Прокатка стали: В качестве рабочих или опорных валков для станов горячей прокатки. Высокая твердость и износостойкость стали 9Cr2Mo позволяют выдерживать интенсивное трение и давление при прокатке нагретых стальных заготовок, уменьшая износ поверхности валков и гарантируя точность прокатки и качество поверхности стали.
● Опорные валки для холодной прокатки: В процессе холодной прокатки стального листа необходимо прилагать значительное давление. Опорные валки для холодной прокатки, изготовленные из трубных изделий стали 9Cr2Mo, благодаря высокой твердости и хорошей вязкости, способны выдерживать огромные усилия прокатки, уменьшая деформацию и обеспечивая равномерность толщины и качество поверхности стального листа.
● Направляющие ролики машин непрерывного литья заготовок (МНЛЗ): В процессе непрерывного литья температура стали при затвердевании в заготовку высока, что предъявляет строгие требования к термостойкости и износостойкости направляющих роликов. Сталь 9Cr2Mo удовлетворяет этим требованиям, стабильно поддерживая и направляя нитка, предотвращая такие дефекты, как изгиб или ромбовидность.
● Трансмиссионные валы тяжелой техники: В тяжелом оборудовании, таком как горные дробилки, крупные краны, трансмиссионные валы должны передавать значительный крутящий момент и выдерживать ударные нагрузки. Трансмиссионные валы, изготовленные из трубных изделий стали 9Cr2Mo, благодаря высокой твердости, прочности и хорошей вязкости, надежно передают мощность, снижая риск износа и поломки.
Техпроцесс изготовления
1．Контроль исходной заготовки: Проверка содержания элементов (C, Cr, Mo и др.) в стальной заготовке 9Cr2Mo с помощью спектрального анализатора на соответствие стандарту GB/T 1299-2014; отбраковка заготовок с внутренними и поверхностными дефектами методами магнитопорошкового и ультразвукового контроля.
2．Нагрев и ковка: Помещение заготовки в камерную нагревательную печь, нагрев до 1100-1200°C, осадка и вытяжка на 8000-тонном гидравлическом прессе с коэффициентом ковки 3-5 для оптимизации линий течения металла; последующая ковка в трубную заготовку на горизонтальной ковочной машине.
3．Черновая обработка: Обработка наружных поверхностей и внутреннего отверстия кованой трубной заготовки на горизонтально-токарном станке для крупных заготовок с оставлением припуска на чистовую обработку 2-3 мм.
4．Термообработка: Закалка в закалочной печи при 850-880°C (охлаждение в масле, выдержка 3 ч), отпуск при 550-650°C (выдержка 4 ч) для получения структуры отпущенного сорбита, снятия напряжений и улучшения прочности и вязкости.
5．Чистовая обработка: Окончательное точение на горизонтально-токарном станке с контролем допуска размера ±0.05 мм.
6．Контроль: Проверка внутренних дефектов ультразвуковым контролем, проверка поверхностных трещин магнитопорошковым контролем; после приемки - антикоррозионная обработка.
Используемое оборудование
| Процесс | Оборудование | Производитель оборудования | Характеристики / Ключевые возможности |
| Контроль заготовки | Спектральный анализатор, Магнитопорошковый дефектоскоп, Ультразвуковой дефектоскоп | Наньцзин Тяньцзун, Шэян, Шаньтоу Ультразвук | Точность анализа элементов ±0.01%; чувствительность контроля ≤50 мкм, адаптирована для контроля дефектов крупных заготовок. |
| Нагрев и ковка | Камерные нагревательные печи (№63, №64), 8000Т гидравлический пресс, Горизонтальная ковочная машина, Кольцепрокатный стан | Чунцин Шосин, Тайюань Хэви Индастри | Нагрев в печи до 1100-1200°C; пресс обрабатывает заготовки ≤120Т; макс. диаметр прокованного кольца φ5м. |
| Черновая обработка | Крупный горизонтально-токарный станок | - | Обработка заготовок весом от десятков тонн, допуск при черновой обработке ±1 мм. |
| Термообработка | Закалочная печь, Отпускная печь (камерные печи сопротивления с цифровой индикацией) | Чунцинский завод электропечей | Температура закалки 850-880°C, температура отпуска 550-650°C, точность контроля температуры ±10°C. |
| Чистовая обработка | Крупный горизонтально-токарный станок | - | Обработка заготовок весом от десятков тонн, допуск при чистовой обработке ±0.1 мм. |
| Контроль | Ультразвуковой дефектоскоп, Магнитопорошковый дефектоскоп, Установка для гидравлических испытаний | Шаньтоу Ультразвук, Шэян, - | УЗК адаптирован для контроля внутренних дефектов крупных изделий; МПК выявляет поверхностные трещины ≥0.2мм; давление испытания устанавливается по требованию. |
